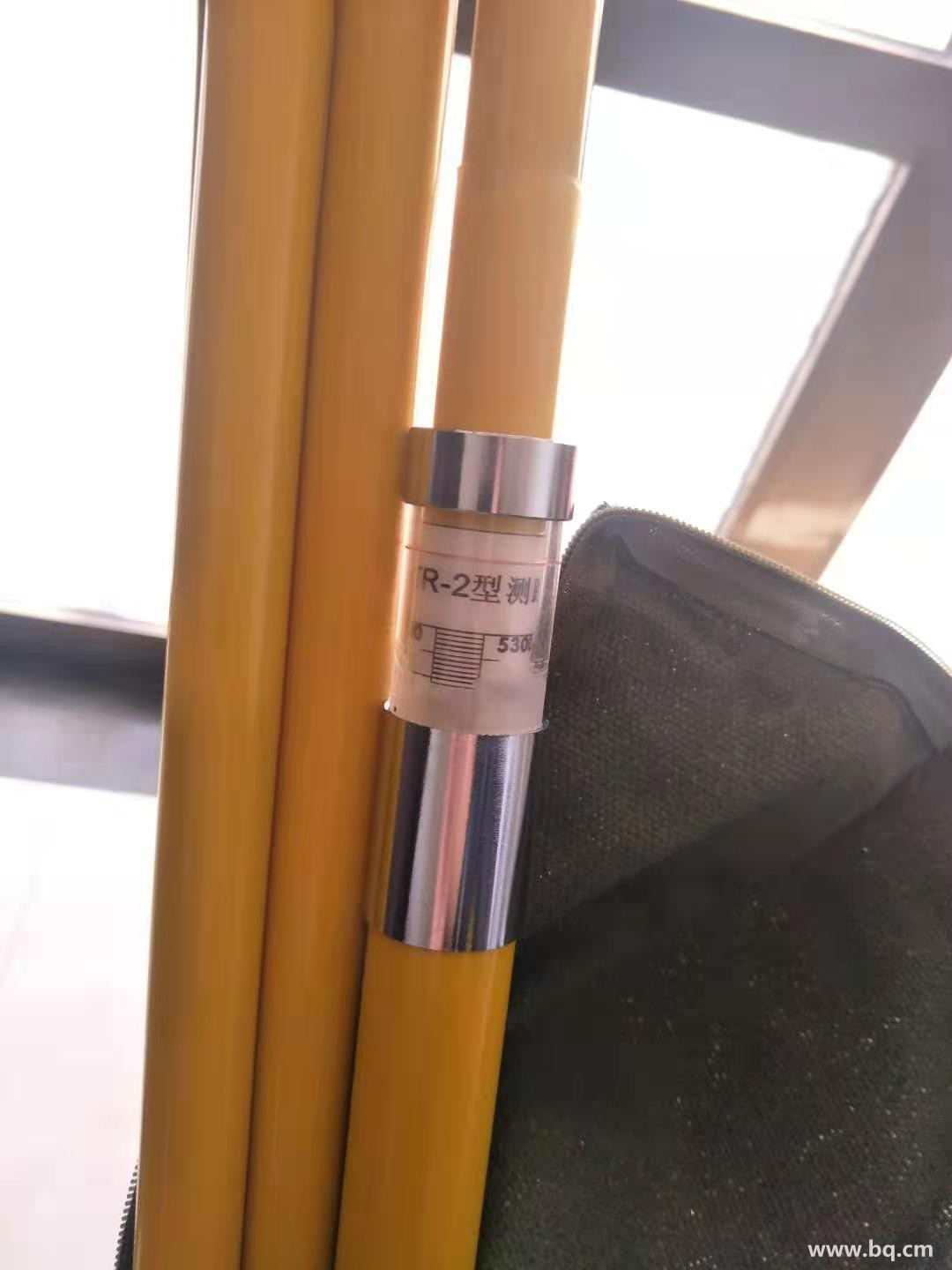

TR型测距器是把三角法测量原理和电子计算器结合在一起的用于电气化
铁路接触线几何参数地面测量的计测工具。

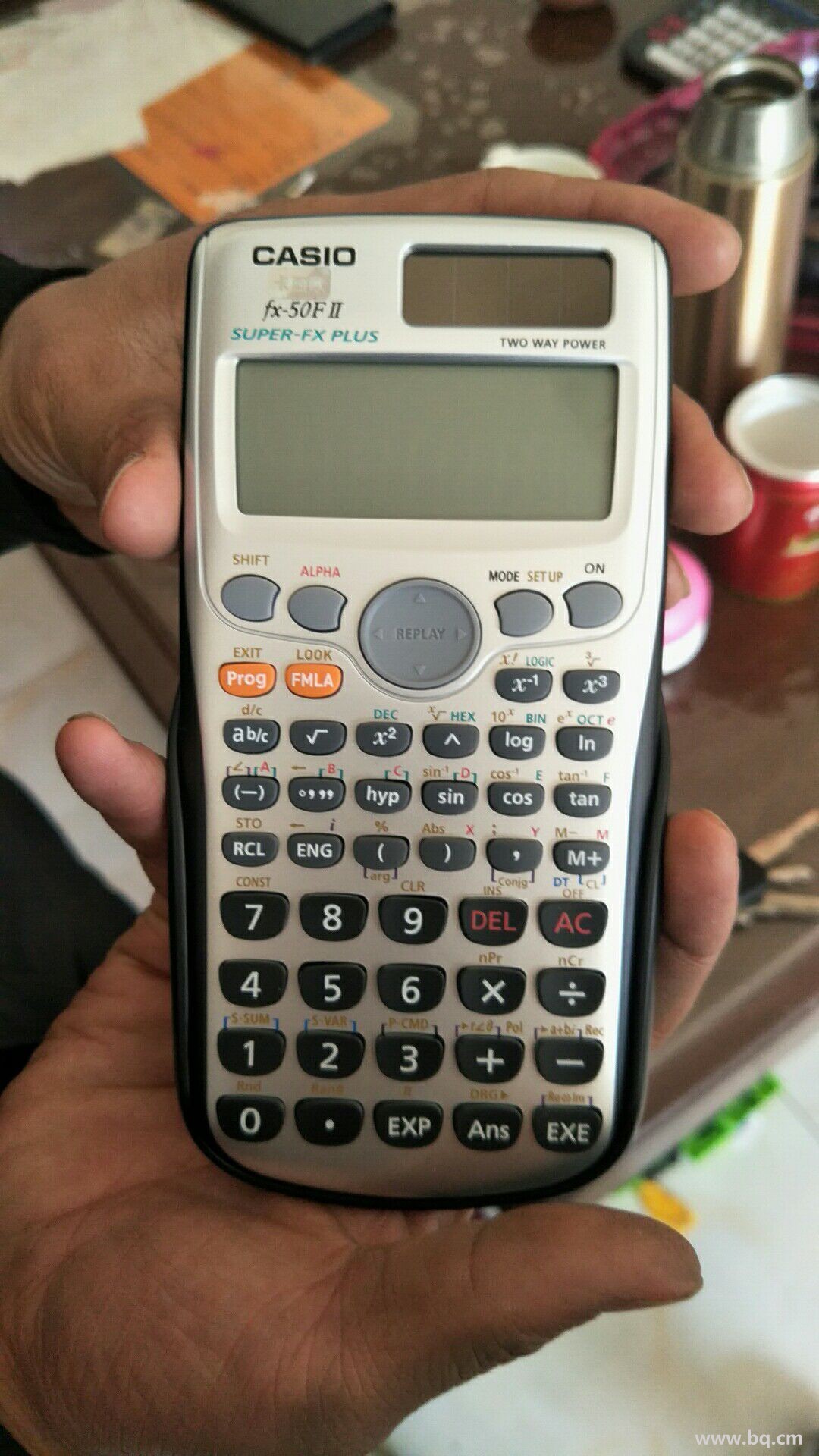

规格：6.7米（可配1米加长杆）、配卡西欧计算机
一、操作方法及步骤
（一）测量接触线拉出值和高度
1、将绝缘测杆依次联接牢固后，悬挂在接触线扬测点上。
2、松动端头，拉出刻尺，使端头密贴钢轨内侧面，读取刻度值（注意要读到毫米级），此值为接触线至钢轨内侧面的距离。
3、再将测杆移至另一钢轨，Zui第er步相同，读取另一刻度值。
4、将电子计算器电源开关打至ON/C
5、按comp键，此时显示器的右边显示[1]。将所测的一个刻度值输入给计算器（按下相应的数字键）。
6、按comp键，显示器的右边显示[2]。将所测的另一个刻度值输入给计算器。
7、按comp键，显示器的右边显示[3]，将1440输入给计算器。[轨距对计算影响较小，为操作上方便，用1440代替轨距平均值1435]
8、按comp键，显示之字值（拉出值）。
9、按comp键，3秒钟后显示接触线高度值。
二、测量线岔位置
1、将绝缘测杆悬挂在线岔的交叉点处。
2、拉出测尺，使其端头紧贴导曲线处一内轨的轨头内侧面，读取刻度值。
3、用钢卷尺测量导曲线处两内轨之距离。
4、移动测尺测量交叉点至另一内轨之距离，读取刻度值。
5、将计算器电源开关打至ON/C，按comp键，输入一刻度值；再按comp键，输入另一刻度值；再按comp键，输入轨距。再按comp键，显示交叉点相对于横向中心位置的距离；再按comp键，显示交叉点至轨面高度。
6、测量交叉的接触线相距500mm处的位置时，先估计两接触线相距500mm处的位置，然后将测杆分别悬挂在这两点上，测量出导线至交叉的两内轨之距离，然后分别计算出该两点相对于两内轨的水平距离和高度进行判断。
三、测量Ding位器坡度
1、将绝缘测杆悬挂在定位管某点上，按照测接触线拉出值和高度值的方法，测出该点相对于线路中心的横向距离和高度。
2、再将测杆悬挂在定位管的另一处，依照上述方法同样测出该点相对于线路中心的横向距离和该点的高度值。
3、将计算器关机后再开机（先按OFF键，再按ON/C键），然后再将所测出的高度差除以横向距离之差，其商即为定位管坡度值。
注意：①要采用测定位管坡度的挂勾。②在把同一钢轨至所测点的距离向计算器输入时，前后次序应一致
