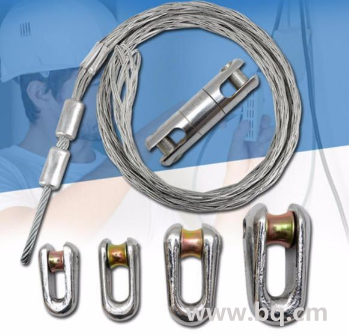

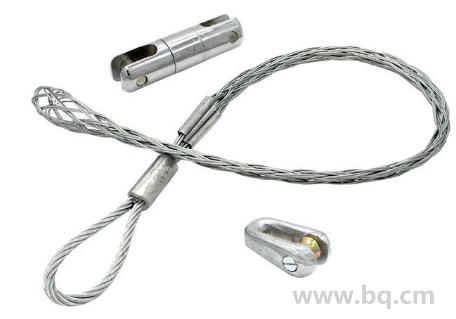

网套连接器
用途：电力施工放线时连接各种钢芯铝绞线以及绝缘导线、地线、光纤、光缆、电缆，能通过各类型
放线滑车，具有重量轻拉力负荷大，不损线，使用方便等优点，是电力施工中的辅助工具。
电缆拉线网套，包括依次相联接的网套头、钢丝绳网、以及牵引钢丝绳； 所说的网套头主体是一个
圆筒体，在网套头的筒体上下两端部位置分 别套设有外层，该外层与筒体连成一体；在所说的上端
部位置的外层 及相连的筒体上沿周向均布有四个通孔，在该四个通孔的上部高度所 处位置的筒体上
设有环形槽，在该环形槽内嵌有一环状铰轴，该环状 铰轴上铰接四个沿筒体周向均匀分布的电缆卡
爪，所说的电缆卡爪分 别置于上述的四个通孔内，电缆卡爪上设有与环状铰轴相配合的轴 孔，电缆
卡爪正面设有阶梯状的卡齿，背面为圆弧曲面；在所说的筒体外套有一弹性圈，该弹性圈可沿筒体上
下移动，当上移时，可抵住 电缆卡爪背面的圆弧曲面，将电缆卡爪转向卡住电缆的方向；反之， 若
下移，则离开电缆卡爪背面的圆弧曲面，电缆卡爪自然下垂而松开; 所说的筒体下端部和与之连成一
体的外层间形成空隙，在该空隙中嵌 入钢丝绳网的编织钢丝绳；筒体下端均布有多个凸头，该凸头
向外抵
住外层，以使空隙内的编织钢丝绳不致脱出；所说的钢丝绳网与牵引 钢丝间的联接是通过接扣压紧
固定的；使用时，只要将电缆端头从网 套头中插入至钢丝绳网内，将弹性圈上推，电缆卡爪卡住电
缆，用人 工或机械拉拔牵引钢丝绳，随着牵引力的施加，钢丝绳网的网眼收縮， 使钢丝绳网与电缆
的接触会越拉越紧。
由于采用了上述技术方案，本实用的一种电缆拉线网套，使 用十分方便，可以允许较大的牵引
力，施工中电缆不会拉脱
